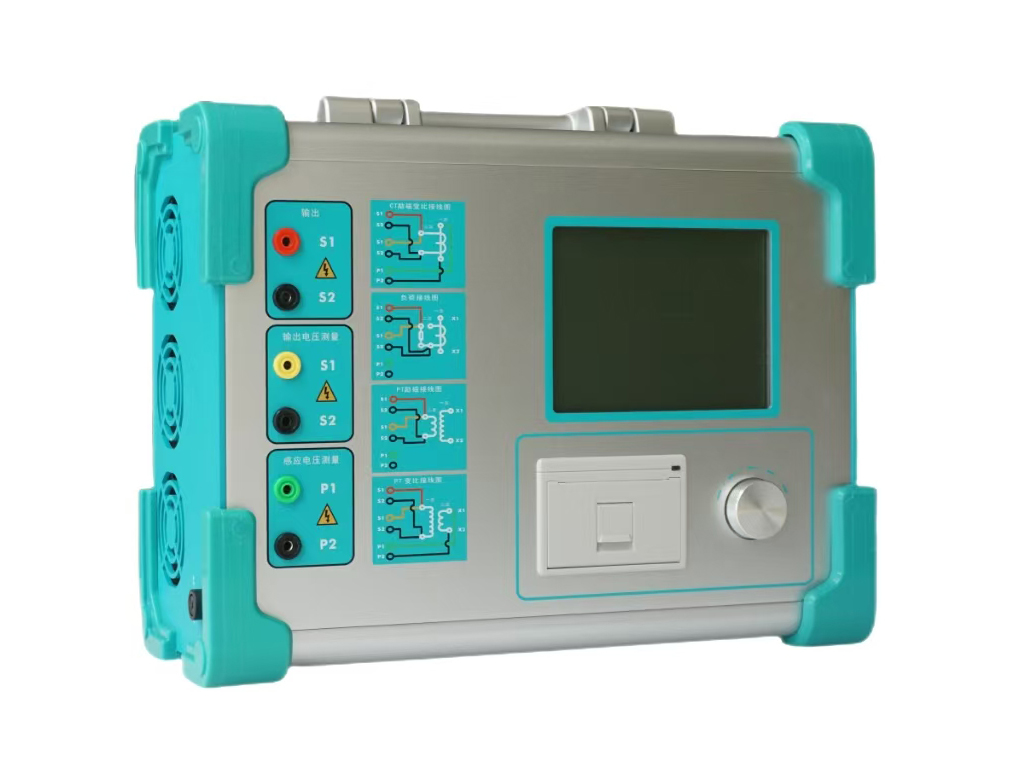

INP1002
互感器综合测试仪
一键完成CT绕组电阻、励磁、变比和极性测试，并支持CT二次负荷、比差与角差分析；同时可完成PT励磁、变比、极性、绕组电阻及三倍频感应耐压试验。
CT / PT互感器综合测试
±0.1%变比测量精度
1～50000变比测量范围
约7.5kg整机重量
PRODUCT HIGHLIGHTS
从接线到报告，一台完成互感器测试
CT/PT项目覆盖
支持励磁特性、变比、极性、绕组电阻、二次负荷、比差和角差等测试项目。
低频法励磁测试
采用低频测试原理，可应对拐点电压高达80kV的CT，降低现场高压输出需求。
标准自动匹配
依据互感器类型和级别，按GB/T 20840、IEC 60044、GB/T 22071等标准选择测试方法。
现场记录与操作

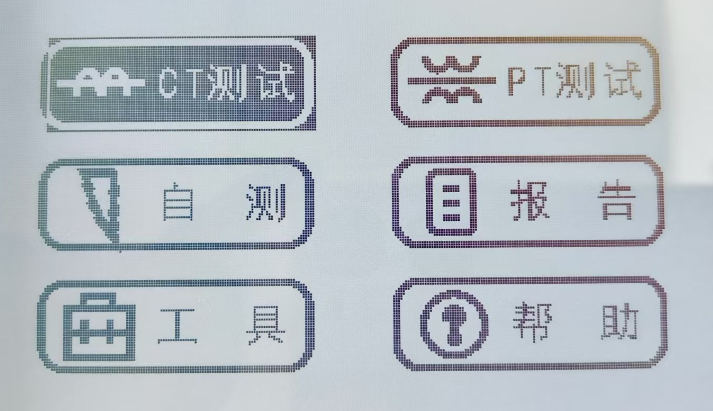

户外可视屏幕支持中英文切换，可保存3000组测试数据，断电后数据不丢失。
TECHNICAL DATA
主要技术参数
| 输入电源 | AC 100～264V，50～60Hz；或 DC 130～350V |
|---|---|
| 仪器输出范围 | 0～270Vrms，12Arms，36A峰值 |
| 电压测量 | 2～100Vrms，精度±0.1% |
| CT变比测量 | 1～50000，精度±0.1% |
| PT变比测量 | 1～50000，精度±0.1% |
| PT三倍频感应耐压 | 单机满足35kV及以下PT三倍频感应耐压试验 |
| 相位测量 | 精度±2min，分辨率0.5min |
| 绕组电阻测量 | 0～300Ω，精度0.1%±2mΩ |
| 交流负载测量 | 0～1000VA，精度0.2%±0.02VA |
| 升流功能（选配） | 0～200A，持续时间0～600s |
| 工作环境 | 温度-20℃～50℃，湿度≤90% |
| 尺寸 / 重量 | 340×260×140mm / 约7.5kg |
CT绕组电阻CT励磁特性变比与极性二次负荷比差与角差PT感应耐压磁滞回线0～300Hz输出
